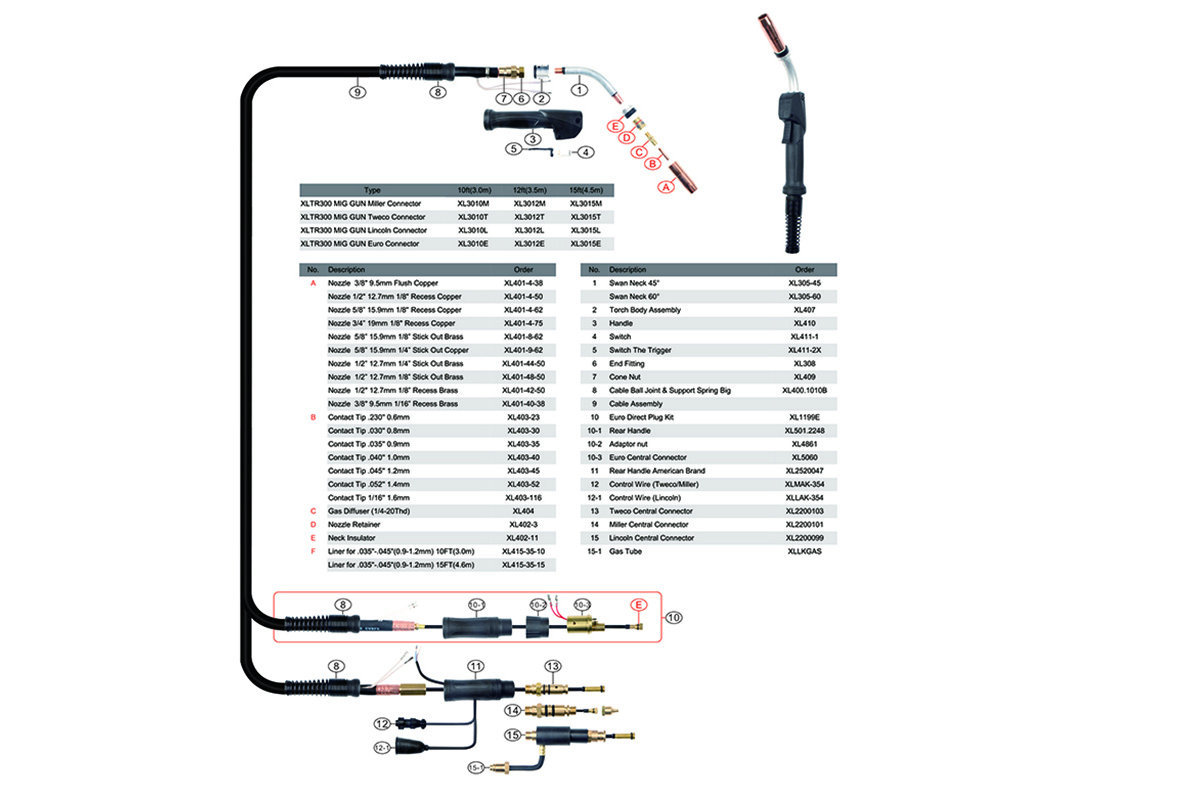

Position | Description |
1 | Swan Neck 45°; Swan Neck 60° |
2 | Torch Body Assembly |
3 | Handle |
4 | Switch |
5 | Switch The Trigger |
6 | End Fitting |
7 | Cone Nut |
8 | Cable Ball Joint & Support Spring Big |
9 | Cable Assembly |
10 | Euro Direct Plug Kit |
10-1 | Rear Handle |
10-2 | Adaptor nut |
10-3 | Euro Central Connector |
11 | Rear Handle American Brand |

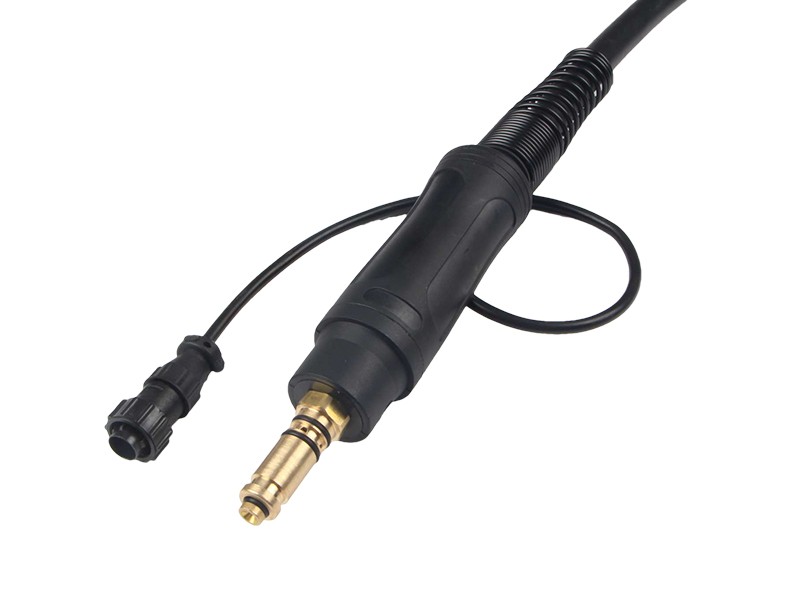

12 | Control Wire (Tweco/Miller) |
12-1 | Control Wire (Lincoln) |
13 | Tweco Central Connector |
14 | Miller Central Connector |
15 | Lincoln Central Connector |
15-1 | Gas Tube |
|
|
A | Nozzle 3/8″ 9.5mm Flush Copper |
| Nozzle 1/2″ 12.7mm 1/8″ Recess Copper |
| Nozzle 5/8” 15.9mm 1/8” Recess Copper |
| Nozzle 3/4” 19mm 1/8″ Recess Copper |
| Nozzle 5/8” 15.9mm 1/8” Stick Out Brass |
| Nozzle 5/8” 15.9mm 1/4” Stick Out Copper |
| Nozzle 1/2” 12.7mm 1/4” Stick Out Brass |
| Nozzle 1/2” 12.7mm 1/8” Stick Out Brass |
| Nozzle 1/2″ 12.7mm 1/8” Recess Brass |
| Nozzle 3/8″ 9.5mm 1/16” Recess Brass |
B | Contact Tip .230” 0.6mm |
| Contact Tip .030” 0.8mm |
| Contact Tip .035” 0.9mm |
| Contact Tip .040” 1.0mm |
| Contact Tip .045” 1.2mm |
| Contact Tip .052” 1.4mm |
| Contact Tip 1/16” 1.6mm |
C | Gas Diffuser (1/4-20Thd) |
D | Nozzle Retainer |
E | Neck Insulator |
F | Liner for .035″-.045″(0.9-1.2mm) 10FT(3.0m) |
| Liner for .035″-.045″(0.9-1.2mm) 15FT(4.6m) |
|
|
Technical Data | Rating: 350A CO2/200A Mixed Gases |
| Duty Cycle: 60% |
| Wire Size: .030”-1/16”(0.8-1.6mm) |

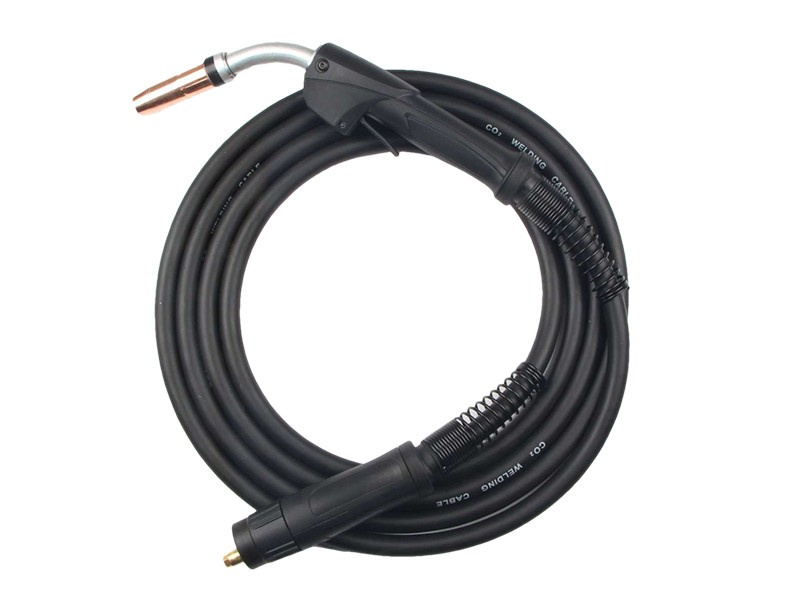

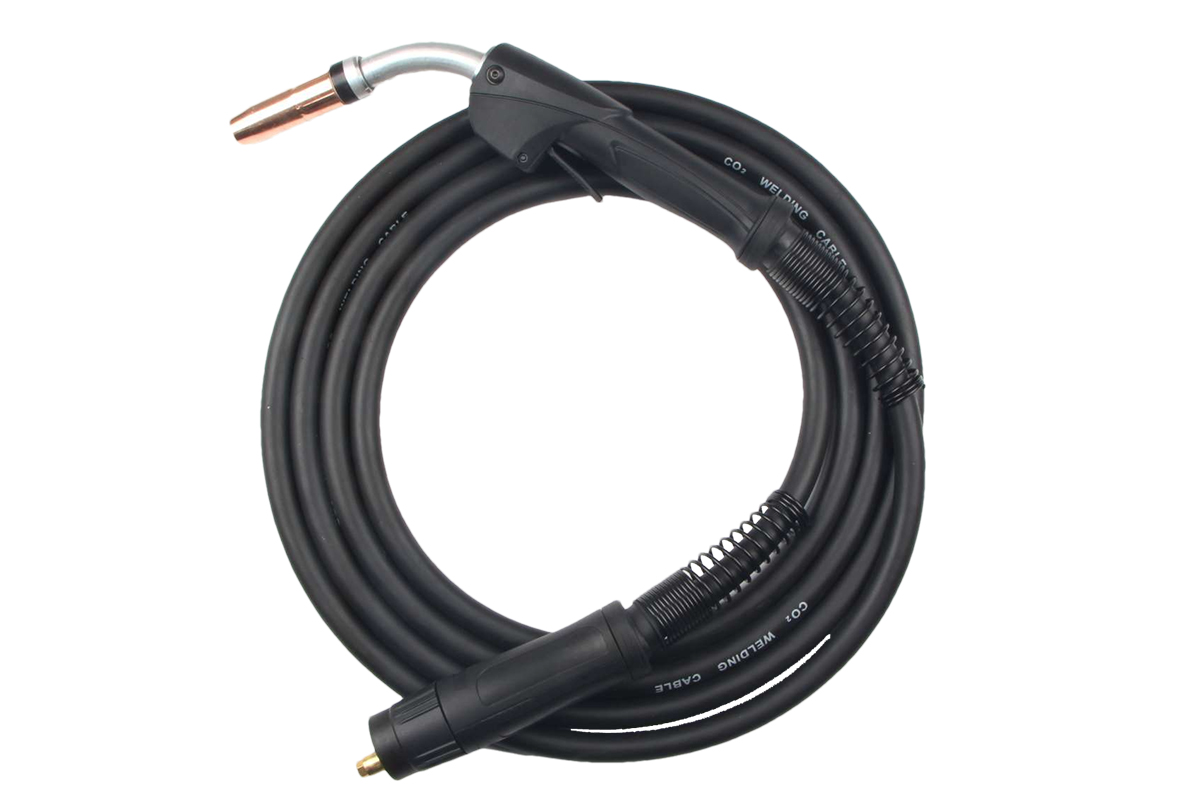

Type | TR300 MIG GUN Miller Connector |
| TR300 MIG GUN Tweco Connector |
| TR300 MIG GUN Lincoln Connector |
| TR300 MIG GUN Euro Connector |
